防雷检测案例

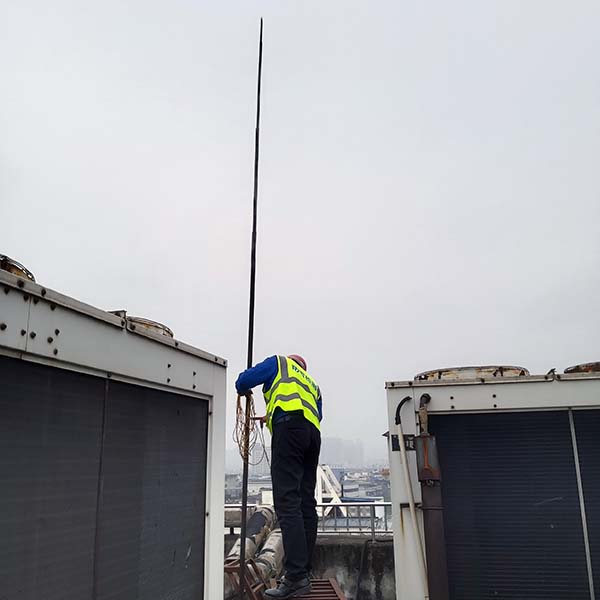

接闪器防雷检测应检查接闪器的规格、焊接情况、防腐措施,锈蚀程度等。检查屋面设施是否处于直击雷保护范围内,并应符合GB50057-2010中第4.5.7条的规定。

检查接闪器与建筑物顶部外露的其他金属物的电气连接、与引下线的电气连接,屋面设施的等电位连接。

检查接闪器的安装位置是否正确,焊接固定的焊缝是否饱满无遗漏,螺栓固定的应备帽等防松零件是否齐全,焊接部分补刷的防腐油漆是否完整,接闪器截面是否锈蚀1/3以上。

接闪带是否平正顺直,固定支架间距是否均匀,固定可靠,接闪带固定支架间距和高度是否符合GB50057-2010中第5.2.6条的要求。

每个支持件能否承受49N(5KG)的垂直拉力。

检测时,还应检查接闪网的网格尺寸是否符合表1的要求。

应用经纬仪或测高仪和卷尺测量接闪器的高度、长度,建筑物的长、宽、高,并根据建筑物防雷类别用滚球法计算其保护范围。

检测接闪器的材料、规格和尺寸是否符合GB50057-2010中第5章的规定。检查接闪器上有无附着的其它电气线路。检查建筑物的防侧击雷保护措施是否符合GB50057-2010中第4.2.4条第7款、第4.3.9条和第4.4.8条的规定。

当低层或多层建筑物利用女儿墙内、防水层内或保温层内的钢筋作暗敷接闪器时,要对该建筑物周围的环境进行检查,防止可能发生的混凝土碎块坠落等事故隐患。

除低层和多层建筑物外,其他建筑物不应利用女儿墙内钢筋做为暗敷接闪器。

接闪带在转角处应按建筑造型弯曲其夹角应大于90°,弯曲半径不宜小于圆钢直径10倍、扁钢宽度的6倍。接闪带通过建筑物伸缩沉降缝处,应将接闪带向侧面弯成半径为100mm弧形。烟囱的接闪器应符合GB50057-2010中第4.4.9条的规定。
